船舶制造和海洋工程中，管路系统是整艘船的血管，负责输送压载水、燃油、润滑油、消防水以及生活污水等。由于船舶长期处于高盐雾、高湿度的海洋腐蚀环境中，管路的热镀锌处理显得尤为重要。船用管热镀锌根据其应用场景、管材基材以及镀后处理方式，主要可以分为以下几类：
1. 按管材基材分类
并非所有钢管都适合直接热镀锌，船用管在材质上有特定要求：
碳素钢管镀锌：
这是常见的一类，主要用于压载水系统、消防系统、冷却水系统等。通常采用10号、20号优质碳素钢制成的无缝钢管或焊接钢管。热镀锌后，能有效防止海水和淡水的腐蚀。
合金钢管镀锌：
用于特定高温或高压场合，虽然基材本身有一定耐蚀性，但为了在海洋环境中增加一道防线，有时也会进行热镀锌处理。
2. 按镀锌工艺与标准分类
船舶管路的镀锌要求比陆地上更为严格，通常需要满足船级社规范：
热浸镀锌管：
这是船用管路主流的类型。管子经过酸洗、水洗、助镀后，整体浸入440-460℃的锌液中。其特点是内外壁同时获得镀层，防护能力强，适用于大多数通海管路。
电镀锌管（在船舶中较少用于主流程）：
虽然表面光亮，但因镀层太薄，在海洋环境中寿命较短，通常只用于仪表管或舱室内干燥区域的支撑件，不推荐用于海水管路。
3. 按镀后处理与连接方式分类
这是船用管区别于陆地用管的一个显著特点，因为船舶管路需要承受震动和压力：
螺纹管件镀锌：
船用管路大量使用螺纹连接（特别是在小口径管路中）。管子端部的螺纹在镀锌后需要进行特殊处理（如用热缩套保护或镀后套丝），防止螺纹在安装时咬死或镀层堵塞螺纹。
镀锌后再加工（镀锌管焊接）：
这是一个需要特别注意的点：热镀锌层在高温焊接时会产生有毒的氧化锌烟雾，且会破坏焊缝附近的镀层。
在造船中，通常采用先焊接后镀锌的工艺，即管子先按图下料、焊接好法兰或支管，整体做成一个管段单元后，再整体进行热镀锌。
如果必须在镀锌管上进行焊接，焊后必须使用高含锌量的富锌漆对焊缝及热影响区进行严格的修补。

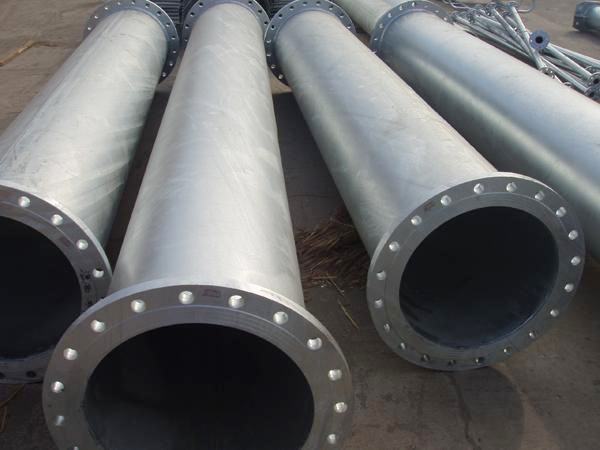

镀锌管法兰连接：
船舶上较大的镀锌管路通常采用法兰连接。镀锌工艺要求法兰密封面不能有过厚的锌层堆积，以免影响密封效果，有时需要在镀锌后对密封面进行机加工。
4. 按特殊用途分类
压载水管路：
这是船舶上数量很大的镀锌管类型。由于压载水需要经常抽进排出，干湿交替，且海水腐蚀性强，热镀锌层能提供非常好的保护。目前需注意国际压载水管理公约对镀锌层的影响（某些处理工艺可能对锌有腐蚀）。
消防管路：
通常充满有压海水，长期处于静态腐蚀环境，要求镀锌层均匀致密，不能有漏镀点，以防长期浸泡下局部穿孔。
生活污水管（粪管）：
虽然介质特殊，但船舶上通常也采用镀锌钢管，利用锌层的耐腐蚀性抵御污水的弱酸弱碱腐蚀。
通风管（极少镀锌）：
船舶通风管通常采用镀锌钢板（冷板）制作，而不是热镀锌管，因为风管对承压要求低，且需要轻质和易加工。
5. 关键质量控制点（区分优劣）
在造船行业中，判断船用管热镀锌的质量，除了常规的外观和厚度外，还特别看重以下几点：
内壁覆盖度： 船检时会用内窥镜检查长管内部是否真正镀进了锌，避免出现内壁裸露导致穿孔。
锌层附着力： 由于船舶航行中存在震动，附着力差的镀锌层可能脱落，堵塞滤器或损坏阀件。
白锈控制： 镀锌管在船厂存放期间容易产生白锈，通常要求进行钝化处理，或存放在通风干燥处。
总结：
船舶上的热镀锌管，主要指的是以碳钢无缝管或焊接管为基材，通过热浸镀锌工艺，用于压载水、消防、冷却等系统的耐海水腐蚀管路。其核心价值在于利用锌层的阴极保护作用，确保船舶在25年甚至更长的寿命期内，管路系统不因腐蚀而失效。
